三相电加热管接线，电热管用于生活电器及工业设备中的加热元件，电热管的应用为我们提供了极大的方便，且更安全。电加热管加热速度快、温度可控，安全系数与温度监控更可靠。那么对于不了解电加热管的用户，一直困扰他们的问题就是，如何接线，电老虎可不能马虎了，下面小编为大家讲解三相电加热管的接线方法。

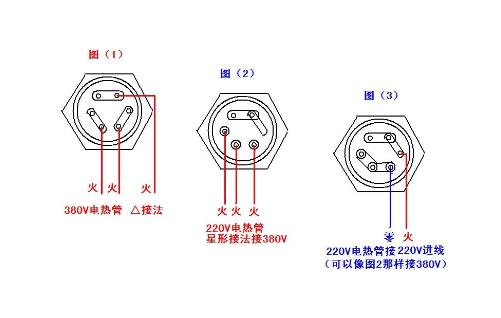

　　三相电加热管的两种接法：

　　第一种：和电机的接法一样的，三根管六个接线柱，先把三根管的一端串在一起，也就是2.端，然后三根火线各接一根电热管，也就是1.端，就OK了。

　　第二种：是电热管分别为W,U,V,1.为首，2.为尾，按图上的接法接好，然后把三根火线分别接在1.上，就OK了。

　　3相4线是由3条相线，也就是3条火线和一条零线构成的，只要接一条火线和一条零线出来就可以了。

　　三相交流电是电能的一种输送形式，简称为三相电。三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。

　　而在日常生活中，多使用单相电源，也称为照明电。当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。

　　下面为大家说一下220v电加热管接线方法：

　　1.三相电源负载应尽量平衡，故在三相380V电源上接12根220V发热管最优先的接线方式是以四个为一组的星形连接，为保证个别发热管损坏后导致相电压异常，中性点应接零。

　　2.要三根相同的电热管，星形连接。就是三个电热丝一个接头并联，不需接N线，其他三个接头分别接UVW。

　　3.还有一种是不很安全的作法(不建议做只是讨论怎么把380V变220V)就是打一条地线，在取一条相相线把电器接在相线和地线之间也能得到220的电源。当然这样做不是很安全的，要是把地线拔出就都成了火线了。
